Entreprise 1 (Full CISCO)

Notre réseau est contitué d'équipements CISCO. Il constitue la partie Entreprise1 de la plateforme.

Le réseau est pleinement fonctionnel (firewall compris)

Matériel

• Routeur de bordure Cisco 2801
• Firewall Cisco ASA5510
• Switch Niv.3 Cisco 3560
• 4 PC rackable 1U ( Celeron 667MHz 128Mo RAM HDD 10Go , 5 interfaces Fast Ethernet par machine )

Informations pratiques

Numéro d'AS : 65001
Plage d'adresse IPv4 10.10.0.0/16

Mainteneurs :

• Ashtari Darius
• Luis Gabriel

Topologie du réseau

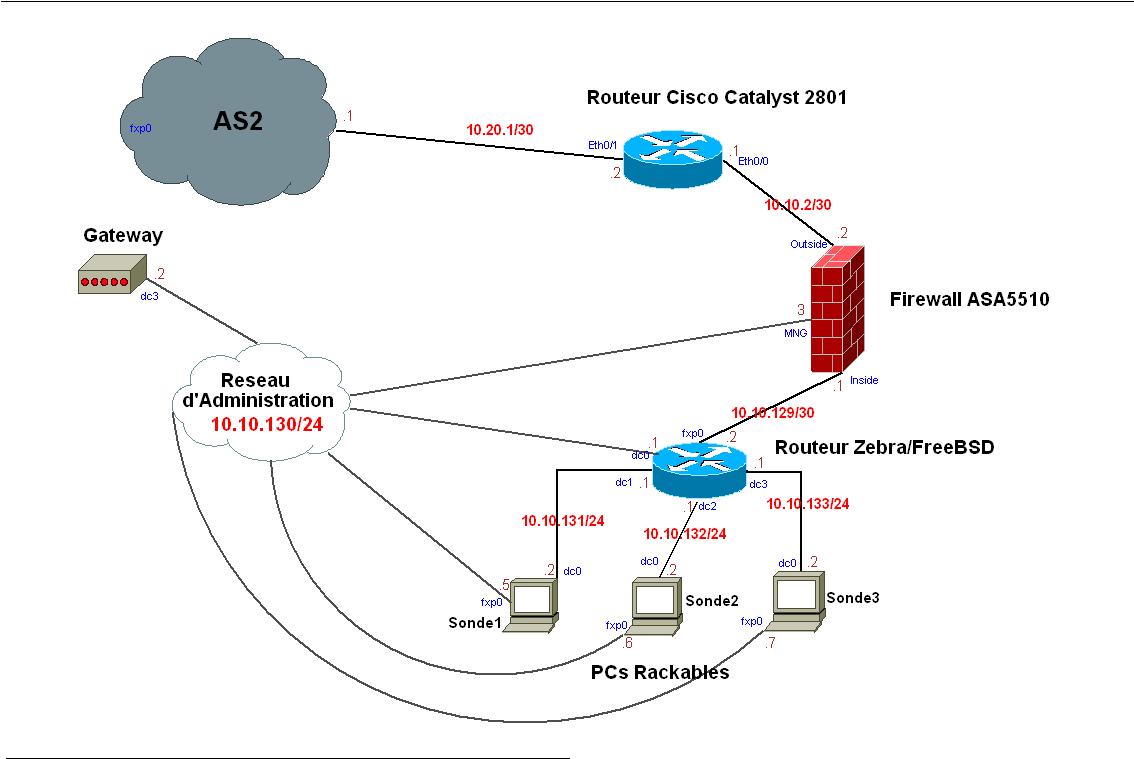

Plan et adressage

Branchements Switch

Tables de Routage

Routeur Cisco     10.10.0.0 255.255.0.0 FastEthernet0/0 10.20.0.0 255.255.0.0 FastEthernet0/1 10.30.0.0 255.255.0.0 FastEthernet0/1 10.40.0.0 255.255.0.0 FastEthernet0/1 10.70.0.0 255.255.0.0 FastEthernet0/1 Default   FastEthernet0/0	Routeur Zebra     10.10.129.0 255.255.255.252 fxp0 10.10.130.0 255.255.255.0 dc0 10.10.131.0 255.255.255.0 dc1 10.10.132.0 255.255.255.0 dc2 10.10.133.0 255.255.255.0 dc3 Default   fxp0
Sonde1     10.10.130.0 255.255.255.0 fxp0 10.10.131.0 255.255.255.0 dc0 Default   dc0	Firewall     10.10.2.0 255.255.255.252 Outside 10.20.0.0 255.255.0.0 Outside 10.30.0.0 255.255.0.0 Outside 10.40.0.0 255.255.0.0 Outside 10.70.0.0 255.255.0.0 Outside 10.10.129.0 255.255.255.252 Inside 10.10.131.0 255.255.255.0 Inside 10.10.132.0 255.255.255.0 Inside 10.10.133.0 255.255.255.0 Inside 10.10.130.0 255.255.255.0 Management
Sonde2     10.10.130.0 255.255.255.0 fxp0 10.10.132.0 255.255.255.0 dc0 Default   dc0
Sonde3     10.10.130.0 255.255.255.0 fxp0 10.10.133.0 255.255.255.0 dc0 Default   dc0

Monitoring

Cacti, sur le PC Zebra qui fait aussi office de routeur

Génération de traffic

Nous disposons pour le moment de 3 PC capables de générer et de recevoir du traffic UDP et TCP grâce au logiciel Iperf Ces machines sont accessibles aux adreses:

• 10.10.131.2 (Sonde1)
• 10.10.132.2 (Sonde2)
• 10.10.133.2 (Sonde3)
