Réseau d'entreprise Entreprise2

Ce réseau d'entreprise est constitué de matériel Juniper et Extreme Networks :

• Commutateur Extreme Networks Summit x450e-24p,
• 2 Firewalls Juniper SSG20,
• 2 Routeurs Juniper J2300.

---

Informations pratiques

Numéro d'AS : 65004
Nom de domaine : ent2.org
Plage d'adresses IPv4: 4.11.100/24
Plage d'adresses IPv6: 2a00:285:42::/48

---

Topologie du réseau

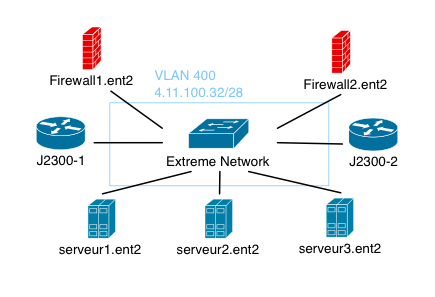

Topologie logique : Topologie du VLAN d'administration : Topologie physique : Branchements au contrôleur de console :

---

Serveurs

DHCP (VLAN 443)
IPv4 : 4.11.100.3 (serveur3.ent2.org)
IPv6 : 2a00:285:42:443::3 (serveur3.ent2.org)

Web
IPv4 :

• 4.11.100.1 (serveur1.ent2.org)
• 4.11.100.2 (serveur2.ent2.org)
• 4.11.100.3 (serveur3.ent2.org)

IPv6 :

• 2a00:285:42:443::1 (serveur1.ent2.org)
• 2a00:285:42:443::2 (serveur2.ent2.org)
• 2a00:285:42:443::3 (serveur3.ent2.org)

Distribution : Debian Squeeze (Apache 2)

DNS
IPv4 : 4.11.100.3 (seveur3.ent2.org)
IPv6 : 2a00:285:42:443::3 (seveur3.ent2.org)
Distribution : Debian (bind9)

NTP
IPv4 : 4.11.100.3 (seveur3.ent2.org)
IPv6 : 2a00:285:42:443::3 (seveur3.ent2.org)

Nagios/Cacti
IPv4 : 4.11.100.2 (seveur2.ent2.org)
IPv6 : 2a00:285:42:443::2 (seveur2.ent2.org)
Serveur de supervision Nagios et Cacti

IPSec
IPv4 : 4.11.100.1 (seveur1.ent2.org)
IPv6 : 2a00:285:42:443::1 (seveur1.ent2.org)
Distribution : IPSec-tools

VPN
IPv4 : 4.11.100.1 (seveur1.ent2.org)
Avec 23.7.100.2 (serveur2.ent1.org)
Distribution : OpenVPN

FTP
IPv4 : 4.11.100.3 (seveur3.ent2.org)
IPv6 : 2a00:285:42:443::3 (seveur3.ent2.org)
Distribution : ProFTPD

VoIP
IPv4 : 4.11.100.1 (serveur1.ent2.org)
Distribution : Asterisk 10.0

iperf
IPv4 : 4.11.100.3 (serveur3.ent2.org)

---

Mots de passe

Equipement	Login	Password	Accès	IPv4
Avocent ACS 5000	admin	avocent	ssh/telnet/http	10.40.130.40
Power Management	admin	avocent	telnet	console
Extreme Networks Summit	admin	N/A	ssh/telnet	4.11.100.33/28
Routeur Juniper 1	root	Juniper	ssh/telnet	4.11.100.34/28
Routeur Juniper 2	root	Juniper	ssh/telnet	4.11.100.35/28
Firewall Juniper 1	netscreen	netscreen	ssh/telnet	4.11.100.36/28
Firewall Juniper 2	netscreen	netscreen	ssh/telnet	4.11.100.37/28
serveur1.ent2.org	root	password	ssh/console	4.11.100.38/28
serveur2.ent2.org	root	password	ssh/console	4.11.100.39/28
serveur3.ent2.org	root	password	ssh/console	4.11.100.40/28
Nagios	nagiosadmin	password	http	4.11.100.40/28
Cacti	admin	password	http	4.11.100.40/28
