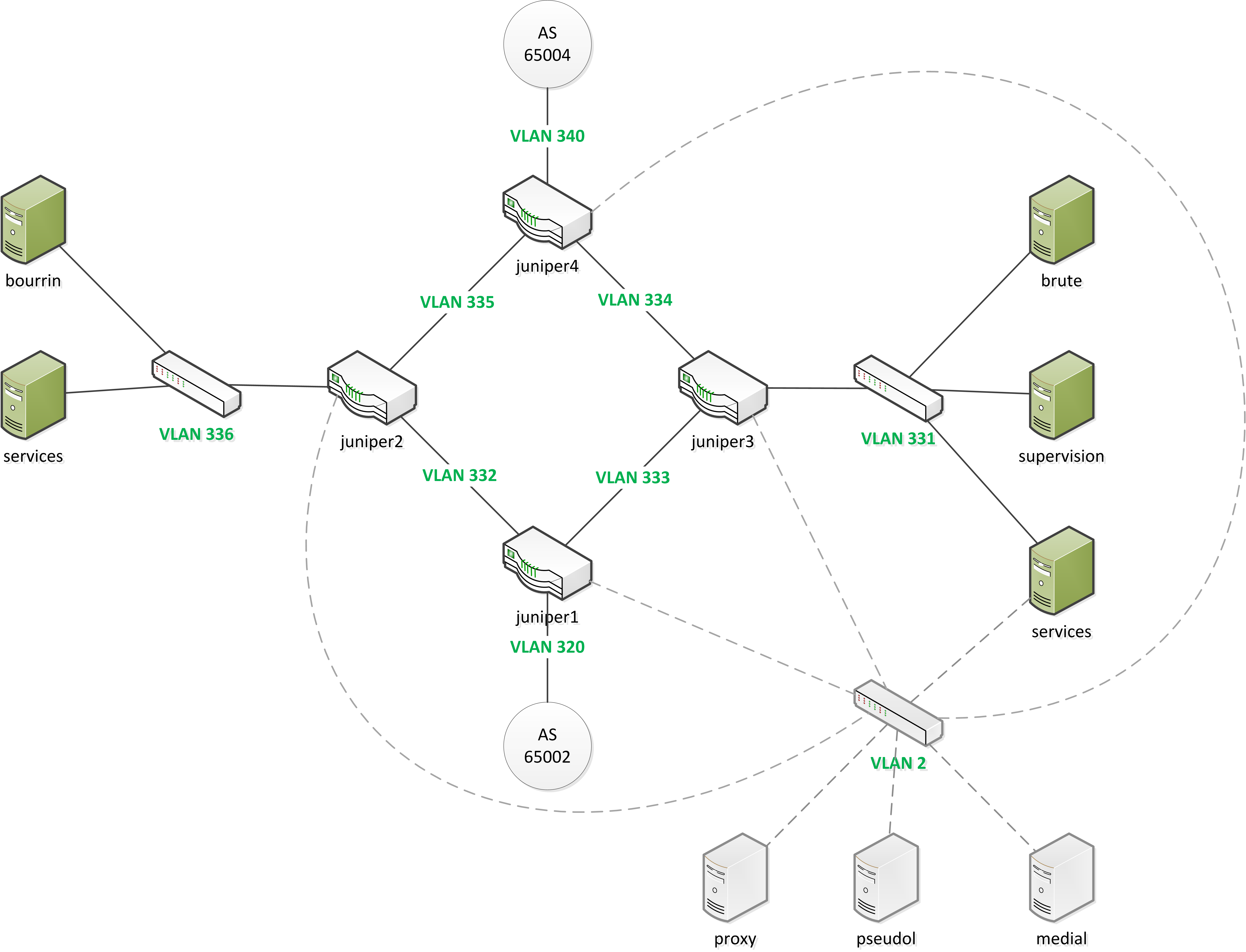

Topologie logique

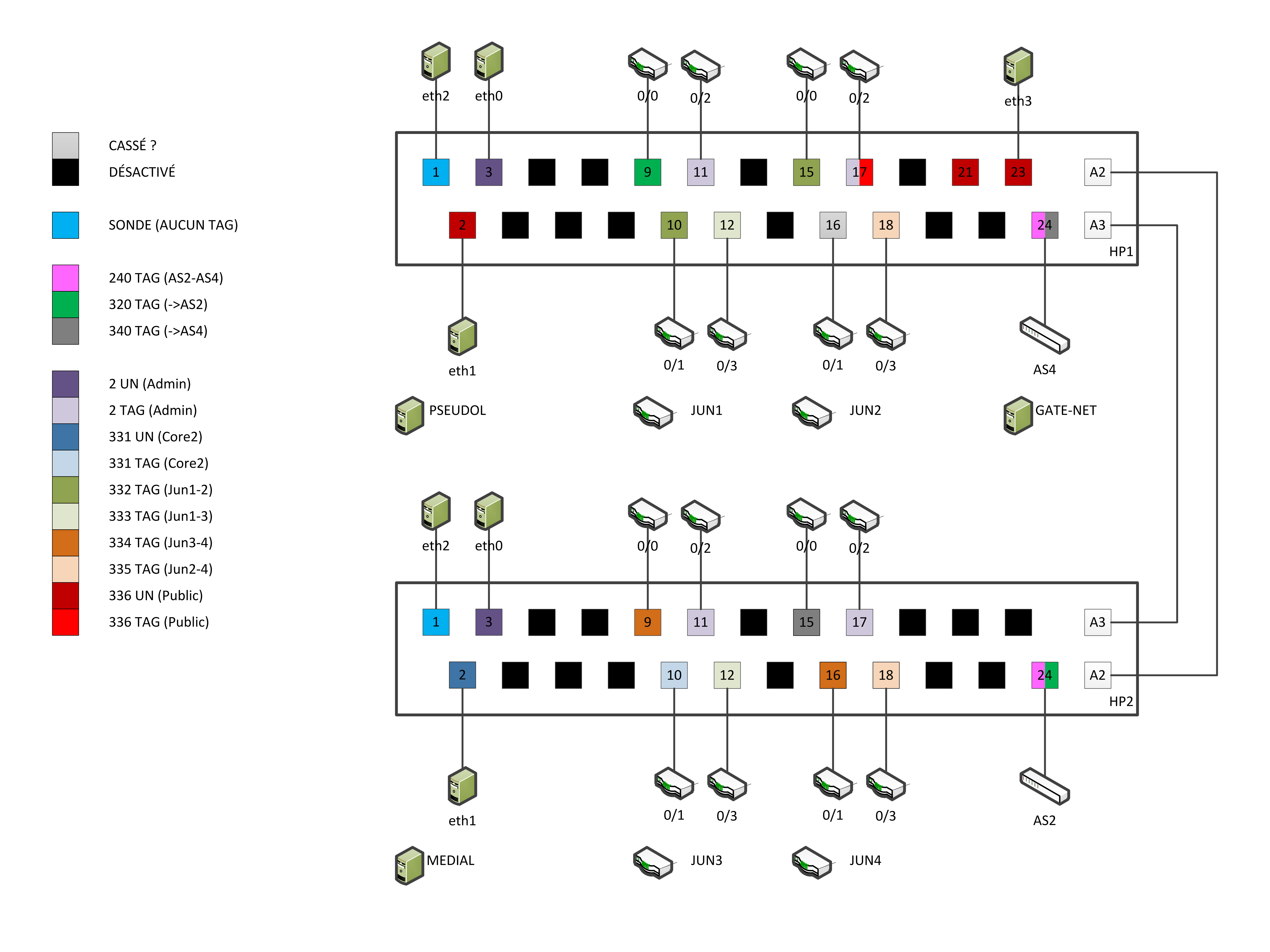

VLANs
Anciennes versions

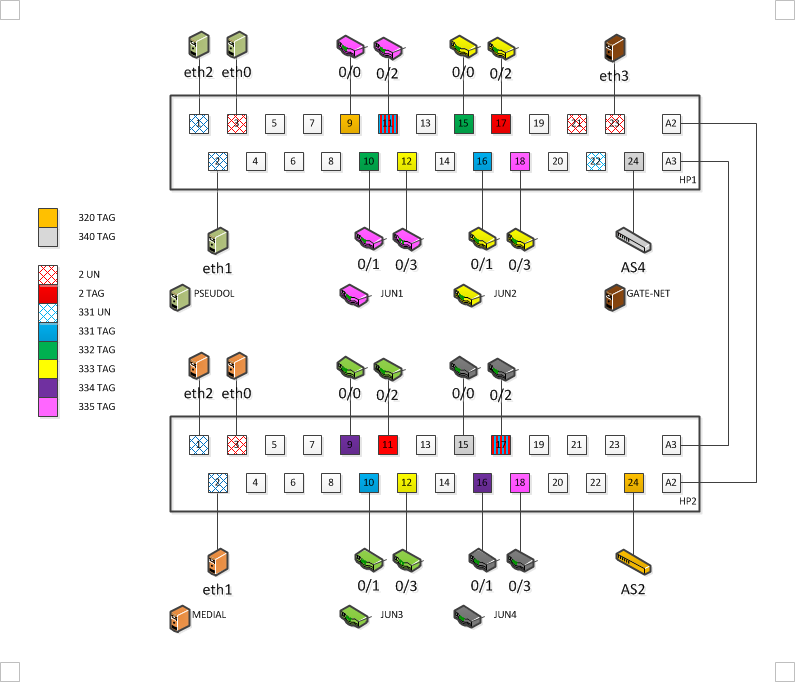

Avant changement de topologie et création des VLANS 240, 337 et 338
La topologie a été changée pour plus de logique. Tous les routeurs étaient dans le LAN de l'entreprise, on avait donc aucun routage réel entre les routeurs. Le LAN (VLAN 331) n'est accessible que depuis le routeur Juniper 3 et il est interne à l'ISP. Un nouveau réseau public (VLAN 336) a été crée et est accessible via le routeur Juniper 2. Le VLAN 240 simule une connection directe entre l'AS4 et l'AS2. Les VLANS 337 et 338 ont été ajoutés pour réaliser un maillage complet (full-meshing) entre les routeurs pour la diffusions des routes BGP.
Sources
Les sources sont au format Microsoft Visio (.vsd), deal with it.
Attachments (5)
- core2-switchs-vlans-1.png (71.8 KB) - added by teste 14 years ago.
- core2-switchs-vlans-2.vsd (499.5 KB) - added by teste 14 years ago.
- core2-switchs-vlans-2.png (829.2 KB) - added by teste 14 years ago.
- core2-topologie-vlans.png (1.2 MB) - added by teste 14 years ago.
- core2-topologie-vlans.vsd (253.0 KB) - added by teste 14 years ago.
