DNS

On peut considérer trois zones DNS à l'intérieur de l'AS:

• admin.core2.co.uk
• corporate.core2.co.uk
• public.core2.co.uk

Les deux premières étant privées et la dernière accessible à tous. La zone public héberge un serveur NTP, un proxy web, un serveur web, un serveur d'analyse de performance réseau et bien sur le serveur DNS de la zone.

Le serveur de la zone public joue le rôle de forwarder pour les requêtes concernant les zones admin et coporate. Il forwarde également les requêtes vers ses clients. En l'occurence ent2.com.

Le serveur des zone admin et corporate forwarde tous les requêtes ne concernant pas ses domaines vers le serveur DNS de la zone public. Ce serveur n'est pas accessible depuis l'extérieur et les requêtes sur ses zones sont limitées aux sous-réseaux de l'AS.

Les deux serveurs gèrent en parallèle les résolutions en IPv4 et en IPv6.

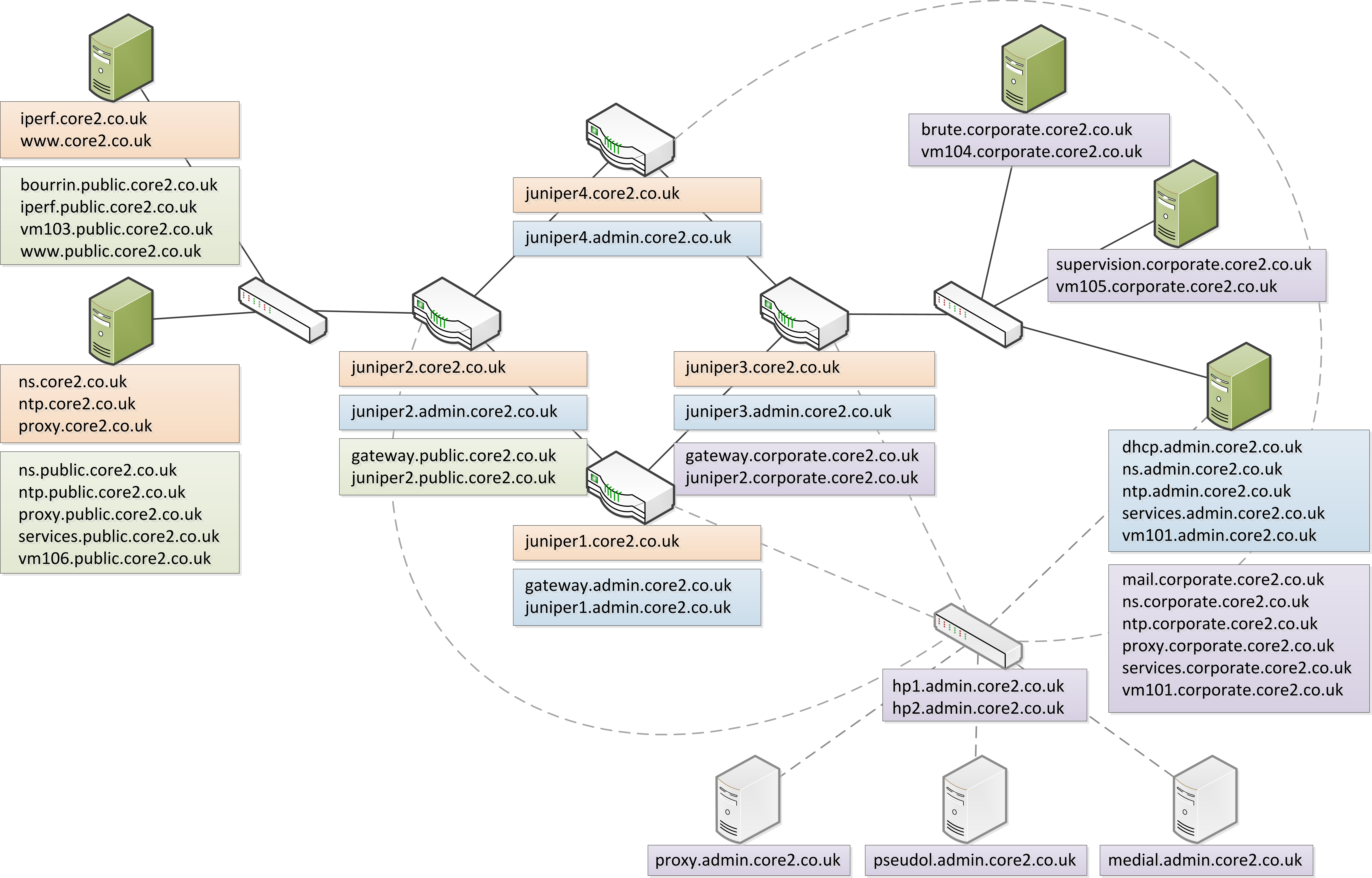

Topologie DNS

Carte de la topologie DNS

Documentation

Pour plus d'information sur la configuration des serveurs DNS : Documentation » DNS
