Réseau Core1
Présentation
Ce réseau joue le rôle d'un système autonome (AS) de coeur. Son numéro d'AS, dans la documentation ainsi que dans la configuration est 65002.

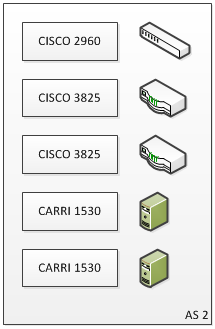

Le matériel qu'il contient:
- un switch Cisco Catalyst 2960G
- deux routeurs Cisco 3825
- deux serveurs
et beaucoup de câbles :)
Les routeurs Cisco ont chacun 2 modules rajoutées, principalement pour les ports Gigabit Ethernet. Les ports FastEthernet de ces modules n'ont pas été utilisés.
Topologie(s)

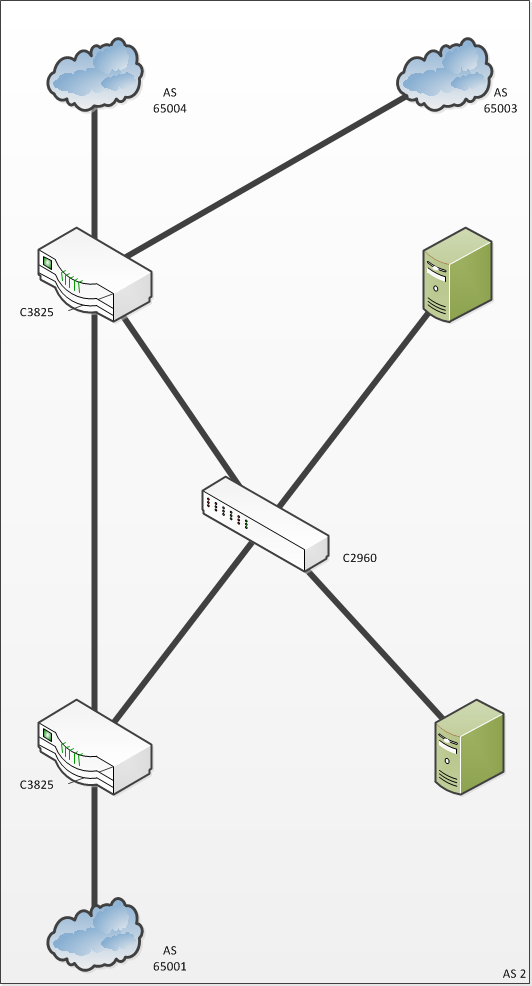

Topologie Physique:
Tous les ports (interfaces) des routeurs et des serveurs sont connectés au switch pour permettre un changement facile de la topologie logique en utilisant les VLAN.
Les câbles étant numérotés, voici le document décrivant l'interconnexion des câbles et ports?.
Aussi: la topologie physique?.
Topologie logique
A l'aide des VLAN, une topologie logique? a été créée.
Configuration du matériel
Voir la configuration pour:
Attachments (2)
- topo-simplifiee-sans-vlan.png (57.7 KB) - added by obreja 14 years ago.
- materiel_dispo.png (17.8 KB) - added by obreja 14 years ago.
